| Nguồn gốc | Trung Quốc |
| Hàng hiệu | OEM |
| Chứng nhận | ISO / SGS / RoHS |

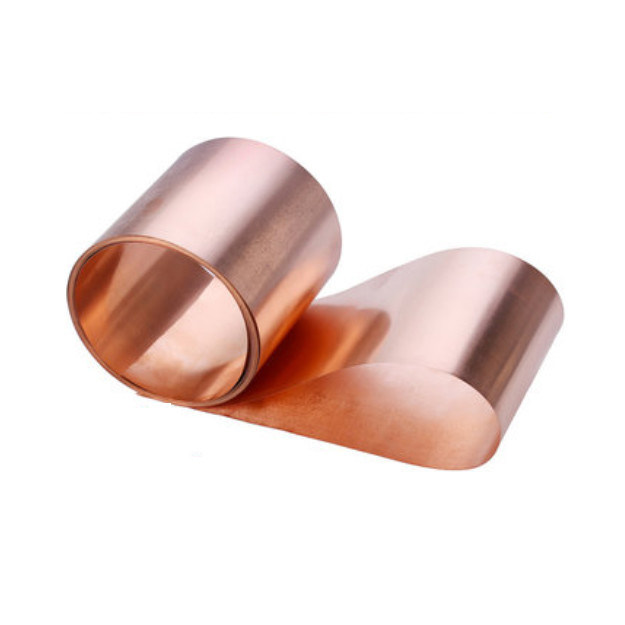

Lá đồng điện phân CCL / PCB 0,006mm
Sự miêu tả:
Lá đồng điện phân là một vật liệu quan trọng để sản xuất các lớp mạ đồng (CCL) và bảng mạch in (PCB) và pin lithium ion.Trong sự phát triển nhanh chóng của ngành thông tin điện tử ngày nay, lá đồng điện phân được gọi là “mạng nơ-ron” của tín hiệu sản phẩm điện tử và truyền tải điện năng và liên lạc.Kể từ năm 2002, giá trị sản xuất bảng mạch in của Trung Quốc đã đứng thứ 3 trên thế giới.Là vật liệu nền cho PCB, CCL cũng đã trở thành nhà sản xuất lớn thứ ba trên thế giới.
Quá trình sản xuất lá đồng điện phân rất đơn giản, quy trình chính có ba: lá dung dịch, xử lý bề mặt và rạch sản phẩm.Quy trình sản xuất của nó có vẻ đơn giản, nhưng nó là sự kết hợp của điện tử, máy móc và điện hóa, và nó là một quy trình sản xuất đòi hỏi môi trường sản xuất đặc biệt nghiêm ngặt.
Đặc trưng:
1. lá được xử lý có màu xám hoặc đỏ
2. Độ bền cao
3. Khả năng khắc tốt
4. Độ bám dính tuyệt vời để chống ăn mòn
Ứng dụng:
1. Bảng nhựa phenolic
2. Ban Epoxy
Đặc tính tiêu biểu của lá đồng tiêu chuẩn
|
Phân loại
|
Đơn vị | Yêu cầu | Phương pháp kiểm tra | |||||||||||
| Chỉ định lá | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Độ dày danh nghĩa | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| Diện tích |
g / m2
|
107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| Sự tinh khiết | % | ≥99,8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Hồ sơ lá | Mặt sáng bóng (Ra) | ừm | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 |
IPC-TM-650 2.3.17 |
|||||
| Mặt mờ (Rz) | ừm | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| Sức căng |
RT (23 ℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Kéo dài |
RT (23 ℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| Môn học | Ω.g / m2 | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Độ bền vỏ (FR-4) | N / mm | ≥1.0 | ≥1,3 | ≥1,6 | ≥1,6 | ≥2,1 | ≥2,1 |
IPC-TM-650 2.4.8 |
||||||
| Lỗ kim và độ xốp | Con số | Không |
IPC-TM-650 2.1.2 |
|||||||||||
| Chống oxy hóa | RT (23 ℃) | ngày | 180 | / | ||||||||||
| HT (200 ℃) | Phút | 60 | / | |||||||||||
1. Chiều rộng tiêu chuẩn, 1295 (± 1) mm, có thể theo yêu cầu của khách hàng.
2. Chúng tôi kiểm tra độ bền của lớp sơn bằng FR-4 (Tg140), vui lòng xác nhận lại bằng pp của bạn.
