Lá đồng ED 18um
,Lá đồng ED 25um
,Lá đồng cách điện 25um
Mô tả sản phẩm
Thông số kỹ thuật chi tiết và đặc điểm

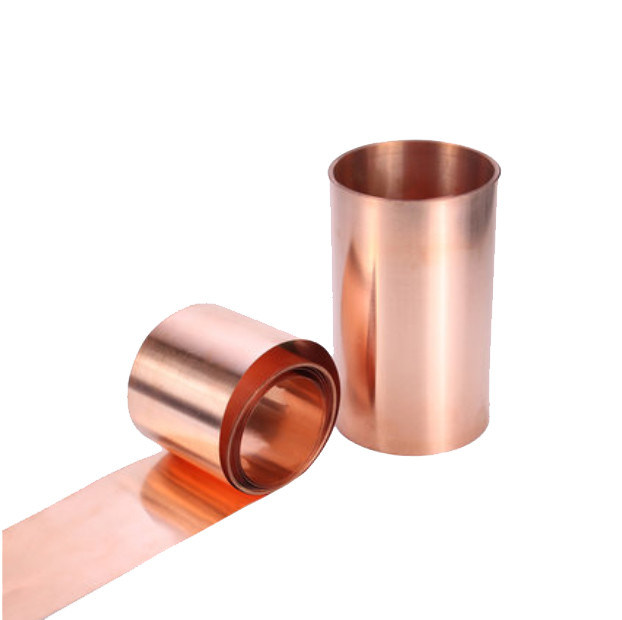

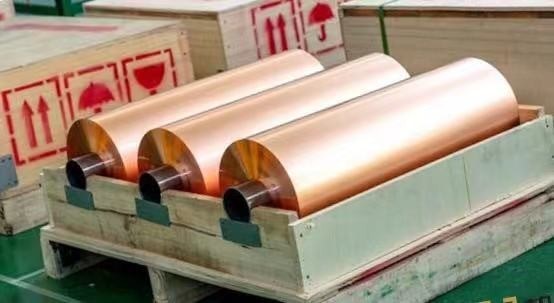

Chiều rộng 520mm, Lá đồng đỏ ED độ tinh khiết cao
Đặc điểm:
1. Lá đồng được xử lý có màu xám hoặc đỏ
2. Hồ sơ cao với các đặc tính phù hợp cho FCCL
3. Cấu trúc hạt của lá đồng dẫn đến độ linh hoạt cao
4. Hiệu suất ăn mòn tuyệt vời
5. Hồ sơ thấp cho phép tạo ra các mẫu mạch tốt
Ứng dụng:
1. FCCL loại đúc và cán
2. FPC mẫu siêu mịn
3. Chip on flex (COF) cho LED
Các đặc tính điển hình của lá đồng điện phân LP-S-B/R ED (dành cho FPC hoặc lớp bên trong của HDI)
|
Phân loại
|
Đơn vị | Yêu cầu | Phương pháp kiểm tra | |||||||
| Chỉ định lá đồng | / | 1 | H | M | 1 | IPC-4562A | ||||
| Độ dày danh nghĩa | / | 10um | 12um | 1/2 OZ(18um) | 3/4 OZ(25um) | 1 OZ(35um) | IPC-4562A | |||
| Khối lượng trên diện tích | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Độ tinh khiết | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Hồ sơ lá đồng | Mặt bóng (Ra) | սm | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| Mặt mờ (Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| Độ bền kéo | R.T.(23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| Độ giãn dài | R.T.(23℃) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| Độ bền bóc (FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Lỗ kim & độ xốp | Số lượng | Không |
IPC-TM-650 2.1.2 |
|||||||
| Chống oxy hóa | R.T.(23℃) | 180 ngày | / | |||||||
| H.T.(200℃) | 60 phút | / | ||||||||
1. Chiều rộng tiêu chuẩn 520mm, chiều rộng tối đa 1295(±1)mm, Có thể tùy chỉnh theo yêu cầu của khách hàng.
Chúng tôi kiểm tra độ bền bóc với PI, vui lòng xác nhận lại với pp của bạn.
