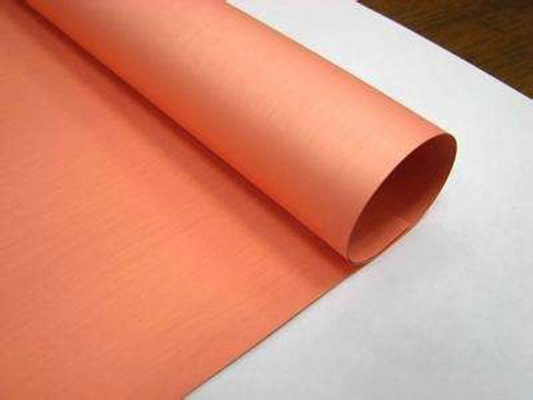

Tấm đồng ED FCCL
FCCL ED Bảng đồng
Chi tiết nhanh
Độ dày: 0,012-0,070 mm
Chiều rộng: 5-520 mm
Chiều dài: 500-5000 m
ID: 76 mm, 152 mm
Hợp kim: T2,C11000,C1100,C101,E-Cu58
Nhiệt độ: cao
Đặc điểm:
1. tấm được xử lý màu xám hoặc màu đỏ
2. Mảng cao với các tính chất của LP-S-B/R phù hợp với FCCL
3. Cấu trúc hạt của tấm đồng dẫn đến độ linh hoạt cao
4Hiệu suất khắc xuất sắc
5. hồ sơ thấp cho phép tạo ra mô hình mạch mịn
Ứng dụng:
1. đúc và lớp phủ loại FCCL
2. FPC mô hình siêu mịn
3Chip on flex (COF) cho LED
So sánh giữa tấm đồng CA và tấm đồng ED
1. Quá trình: phim đồng cuộn (quá trình cuộn), phim đồng ED (quá trình electrodeposition)
2Sức mạnh, sức mạnh.: tấm đồng cuộn là một cấu trúc tinh thể vảy, vì vậy sức mạnh và độ dẻo dai tốt hơn so với tấm đồng điện phân,vì vậy hầu hết các tấm đồng cán được sử dụng trong các bảng mạch in linh hoạt.
3. Độ rộng: chiều rộng tấm đồng cán ≤ 620mm, chiều rộng tấm đồng điện phân ≤ 1380mm
4. mật độ: tấm đồng cán mật độ cao hơn, bề mặt tương đối mịn, thuận lợi cho việc sản xuất bảng mạch in sau khi truyền tín hiệu nhanh chóng,Vì vậy, tần số cao truyền tốc độ cao, các dòng mịn in bảng mạch cũng sử dụng một số calendering đồng tấm.
5. chiều rộng xử lý bề mặt:Vàng lăn được giới hạn bởi xử lý bề mặt chiều rộng hiệu quả rộng nhất là 520mm.
Tính chất điển hình của tấm đồng điện phân ((đối với FPC hoặc lớp bên trong HDI)
|
Phân loại
|
Đơn vị | Yêu cầu | Phương pháp thử nghiệm | |||||||
| Danh hiệu của tấm | / | 1 | H | M | 1 | IPC-4562A | ||||
| Độ dày danh nghĩa | / | 10um | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| Trọng lượng diện tích | g/m2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Độ tinh khiết | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Mảng hồ sơ | Mặt sáng ((Ra) | m | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| Mặt mờ ((Rz) | Ừm. | ≤4.0 | ≤4.5 | ≤5.5 | ≤ 6.0 | ≤8.0 | ||||
| Độ bền kéo | R.T. ((23°C) | Mpa | ≥ 260 | ≥ 260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | Mpa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| Chiều dài | R.T. ((23°C) | % | ≥ 5 | ≥ 6 | ≥ 8 | ≥ 10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | % | ≥ 5 | ≥ 6 | ≥ 7 | ≥ 8 | ≥ 8 | ||||
| Sức mạnh xẻ ((FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Các lỗ chân và độ xốp | Số | Không. |
IPC-TM-650 2.1.2 |
|||||||
| Chất chống oxy hóa | R.T. ((23°C) | 180 ngày | / | |||||||
| H.T. ((200°C) | 60 phút | / | ||||||||
1. Độ rộng tiêu chuẩn 520mm, chiều rộng tối đa 1295 ((± 1) mm, Có thể theo yêu cầu của khách hàng.
Chúng tôi thử sức mạnh của vỏ với PI, xin hãy xác nhận lại với PP của bạn.

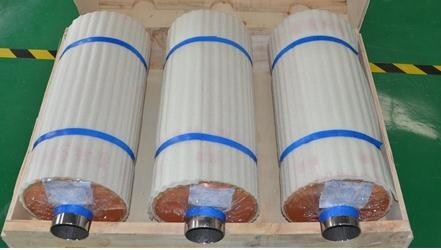

ED Copper Foil Pacage Ảnh:
FAQ:
Q1: Bạn có gì để đảm bảo?
A: Tất cả các sản phẩm của chúng tôi có 6 tháng bảo hành sau khi nhận được hàng hóa, nếu bất kỳ vấn đề chất lượng có thể liên hệ với chúng tôi.
Q2: Thời gian giao hàng của bạn là bao nhiêu?
A: Thời gian giao hàng thông thường là 5-35 ngày làm việc. Thời gian giao hàng cụ thể phụ thuộc vào các mặt hàng và số lượng đặt hàng của bạn.
Q3: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: MOQ là 150 kg.
Q4: Bạn có thể cung cấp mẫu?
A: Chúng tôi có thể cung cấp mẫu để kiểm tra chất lượng trước khi đặt hàng hàng loạt. Nhưng giá sẽ là giá mẫu không phải giá bán buôn.
Bạn có kiểm tra tất cả hàng hóa của bạn trước khi giao hàng không?
A: Vâng, chúng tôi có 100% thử nghiệm trước khi giao hàng.
Q6. chiều rộng tiêu chuẩn của bạn là bao nhiêu?
A: 520mm và 620mm, chúng tôi chấp nhận tùy chỉnh cho chiều rộng. chúng tôi có thể cắt nó vào bất kỳ kích thước nào bạn yêu cầu sau khi thảo luận.
