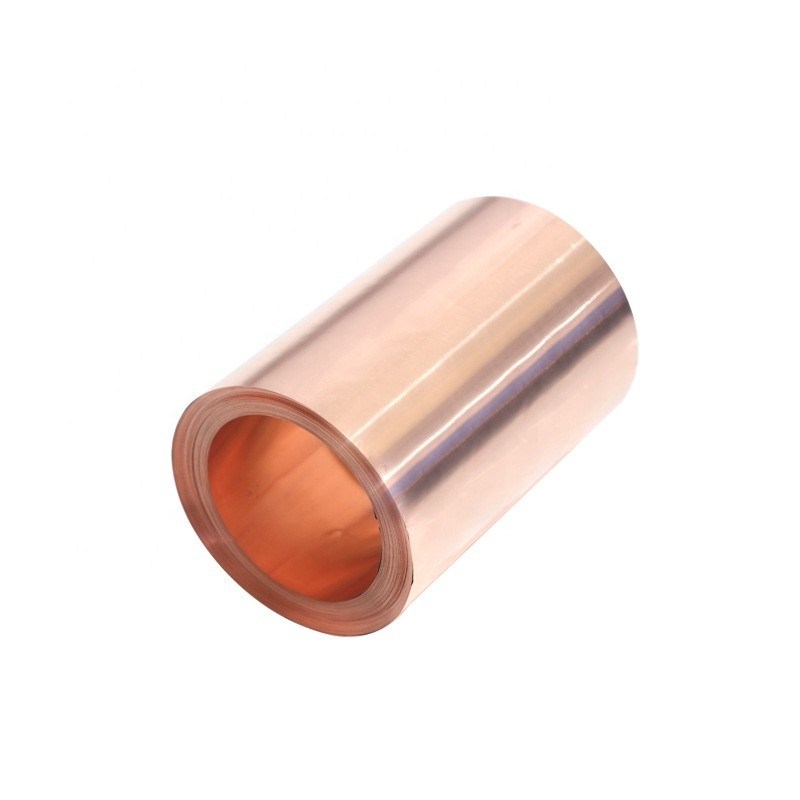

Cuộn Tấm Đồng RA Linh Hoạt Điện Phân
Cuộn Tấm Đồng RA Linh Hoạt Điện Phân
Phạm vi Kích thước:
Phạm vi Độ dày: 12μm~100μm,
Chiều rộng (Tối đa): 600mm
Hiệu suất:
- Tính linh hoạt và khả năng mở rộng cao
- Bề mặt nhẵn và mịn
- Khả năng chống mỏi tốt
- Đặc tính chống oxy hóa mạnh
- Tính chất cơ học tốt
Ứng dụng:
Laminate Đồng Linh Hoạt (FCCL), Mạch Mỏng FPC, Màng mỏng tinh thể phủ LED.
Đặc điểm:
Vật liệu có khả năng mở rộng cao hơn và có khả năng chống uốn cao và không bị nứt.
Bảng 1: Tính chất của lá đồng cán linh hoạt cao FPC T2 (IPC-6542)
|
Hạng mục |
Đơn vị |
Thông số |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
Khối lượng trên một đơn vị (±5%) |
g/m² |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥99.99 |
|||||
|
Độ cứng |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
Độ nhám bề mặt |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Độ bền kéo |
Nhiệt độ bình thường / 23℃ |
N/mm² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
Nhiệt độ cao / 220℃ |
N/mm² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
Độ giãn dài |
Nhiệt độ bình thường / 23℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
Nhiệt độ cao / 220℃ |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
Khả năng chống mỏi (đã ủ) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Điện trở suất tối đa |
Ωmm2/m |
0.0181 |
|||||
|
Độ dẫn điện |
% |
≥98.3% |
|||||
|
Lớp màng và keo |
Nhiệt độ tức thời 300℃/10s |
Màng và keo dán sau khi chuyển tiếp nhiệt độ mà không bị phồng rộp hoặc phân lớp. |
|||||
|
Chống oxy hóa |
H.T.(200℃) |
Phút |
Sẽ không thay đổi màu trong vòng 60 phút |
||||
|
Kết quả kiểm tra lỗ kim |
cái/ m² |
Diện tích lỗ kim lớn hơn 0.5 mm², 0.005 cái/ m² |
|||||
Lưu ý: 1. Các số liệu trên dựa trên vật liệu có độ dày 0.05mm và chiều rộng 600mm.
2. Thông thường, đồng, coban và niken được phủ trên bề mặt nhám.
3. Phương pháp thử nghiệm tuân theo tiêu chuẩn của công ty chúng tôi.
